Matrox Design Assistant X

- Descripción general de Matrox Design Assistant X:

• Resuelva aplicaciones de visión artificial de manera eficiente creando diagramas de flujo en lugar de escribir código de programa.

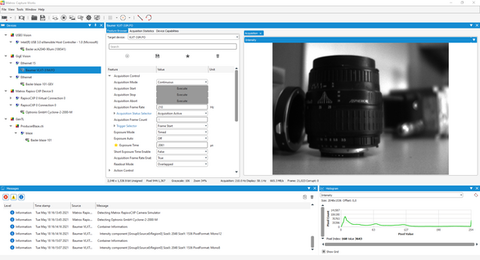

• Elija la mejor plataforma para trabajar en un entorno independiente del hardware que admita cámaras inteligentes y controladores de visión de Matrox Imaging y PC de terceros con cámaras CoaXPress, GigE Vision o USB3 Vision.
• Afronte las aplicaciones de visión artificial con la máxima confianza utilizando herramientas probadas en el campo para analizar, clasificar, ubicar, medir, leer y verificar.
• Aproveche el aprendizaje profundo para la inspección visual a través de las herramientas de clasificación y segmentación de imágenes.
• Utilice un solo programa para crear la lógica de la aplicación y la interfaz del operador.
• Trabaje con varias cámaras dentro del mismo proyecto o por proyecto que se ejecutan de forma simultánea e independiente entre sí, si la plataforma lo permite.

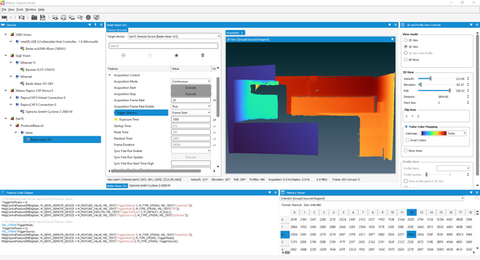

• Interfaz para Matrox AltiZ y sensores 3D de terceros para procesar y analizar mapas de profundidad.
• Cuente con una biblioteca de visión subyacente común para obtener los mismos resultados con una cámara inteligente Matrox Imaging, un sistema de visión o una computadora de terceros.

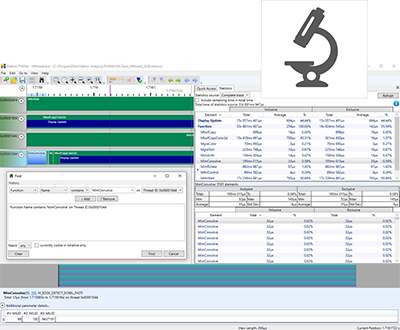

• Maximice la productividad con comentarios instantáneos sobre el análisis de imágenes y las operaciones de procesamiento.
• Reciba asistencia inmediata y relevante a través de una guía contextual integrada.
• Comunique acciones y resultados a otros equipos corporativos y de automatización a través de interfaces nativas discretas de Matrox, RS-232 y Ethernet (TCP / IP, CC-Link IE Field Basic, EtherNet / IP ™ 2, Modbus®, PROFINET® y robot))

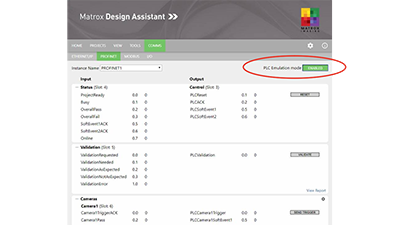

• Pruebe la comunicación con un controlador lógico programable (PLC) utilizando el emulador de interfaz PLC incorporado.
• Mantenga el control y la independencia a través de la capacidad de crear pasos de diagrama de flujo personalizados.
• Aumente la productividad y reduzca los costos de desarrollo con la capacitación local y en línea de Matrox Vision Academy.

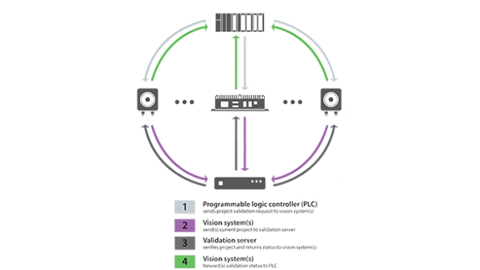

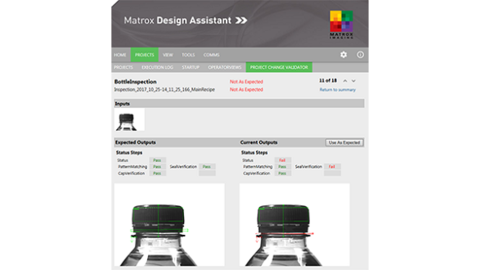

• Protéjase de cambios inapropiados con la herramienta Project Change Validator.

- Diseño de aplicaciones.

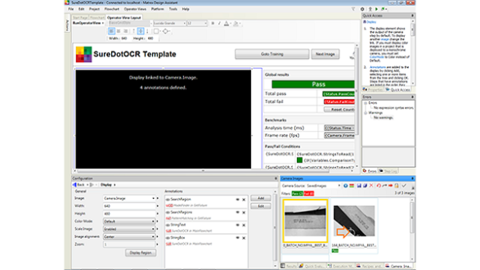

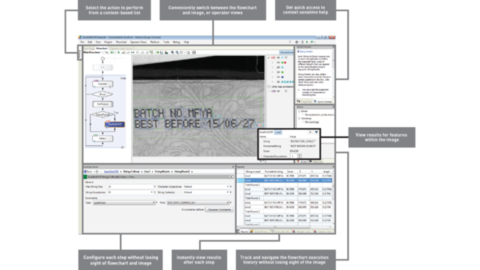

El diseño del diagrama de flujo y la interfaz del operador se realiza en Matrox Design Assistant X IDE alojado en una computadora con Windows de 64 bits. Un diagrama de flujo se ensambla utilizando un enfoque paso a paso, donde cada paso se toma de una caja de herramientas existente y se configura de forma interactiva. La caja de herramientas incluye pasos para el análisis y procesamiento de imágenes, comunicación, control de flujo y E / S. Las salidas de un paso, que pueden ser imágenes y / o resultados alfanuméricos, se vinculan fácilmente a las entradas adecuadas para cualquier otro paso. La toma de decisiones se realiza mediante un paso condicional, donde la expresión lógica se describe de forma interactiva. Los resultados del análisis de la imagen y los pasos de procesamiento se muestran inmediatamente para permitir un ajuste rápido de los parámetros. Una guía contextual proporciona asistencia para cada paso del diagrama de flujo.

Además del diseño del diagrama de flujo, Matrox Design Assistant X permite la creación de una interfaz de operador personalizada basada en web para la aplicación a través de un editor visual HTML integrado. Los usuarios cambian una plantilla existente mediante una selección de anotaciones (gráficos y texto), entradas (cuadros de edición, botones de control y marcadores de imagen) y salidas (resultados originales o derivados e indicadores de estado). También está disponible una vista previa de la tira de película para rastrear y navegar a través de imágenes previamente analizadas. La interfaz del operador se puede personalizar aún más utilizando un editor HTML de terceros.

- Crear pasos de diagrama de flujo personalizados.

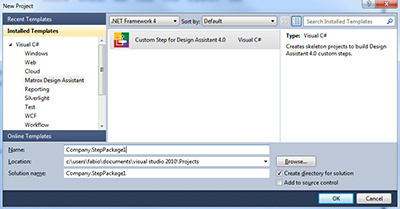

Los usuarios tienen la capacidad de ampliar las capacidades de Matrox Design Assistant X a través del kit de desarrollo de software (SDK) Custom Step incluido. El SDK, en combinación con Microsoft Visual Studio® 2017, permite la creación de pasos de diagramas de flujo personalizados utilizando el lenguaje de programación C #. Estos pasos pueden implementar análisis y procesamiento de imágenes patentados, así como protocolos de comunicación patentados. El SDK viene con varios ejemplos de proyectos para acelerar el desarrollo.

- Principais adições e aprimoramentos mais recentes:

Crear pasos de diagrama de flujo personalizados.

Los usuarios tienen la capacidad de ampliar las capacidades de Matrox Design Assistant X a través del kit de desarrollo de software (SDK) Custom Step incluido. El SDK, en combinación con Microsoft Visual Studio® 2017, permite la creación de pasos de diagramas de flujo personalizados utilizando el lenguaje de programación C #. Estos pasos pueden implementar análisis y procesamiento de imágenes patentados, así como protocolos de comunicación patentados. El SDK viene con varios ejemplos de proyectos para acelerar el desarrollo.

- Despliegue de aplicaciones.

Tan pronto como se completa el desarrollo, el proyecto, con diagrama de flujo e interfaz de operador, se implementa de forma local o remota. La implementación local se realiza en la misma computadora o controlador de visión de Matrox Imaging que se utilizó para el desarrollo. La implementación remota es para una computadora diferente, incluidos los controladores de visión Matrox Imaging o una cámara inteligente Matrox Imaging.

- Plantillas de proyectos para un inicio más rápido.

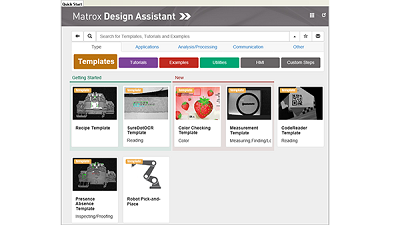

Matrox Design Assistant X incluye una serie de plantillas de proyectos y tutoriales en video para ayudar a los nuevos desarrolladores a comenzar rápidamente.

Estos modelos sirven como aplicaciones funcionales o marcos de aplicación que están destinados a ser la base de una aplicación de destino. Los modelos también permiten modificaciones dinámicas, lo que permite a los usuarios ajustar la funcionalidad en tiempo de ejecución y ver inmediatamente el resultado de cualquier ajuste. Los modelos de diseño abordan áreas de aplicación típicas, con ejemplos para:

• Lectura de códigos de barras y códigos 2D.
• Medición.
• Presencia ausencia.
• Recetas.
• Orientación del robot (elegir y colocar).
• Lectura de texto matricial (SureDotOCR®).
• Verificación de color.

- Interfaz de desarrollador personalizable.

Cada desarrollador puede personalizar la interfaz de usuario de Matrox Design Assistant X. El espacio de trabajo se puede reorganizar, incluso en varios monitores, para adaptarse a las preferencias individuales y aumentar aún más la productividad.

- Interfaz de operador visible en cualquier lugar.

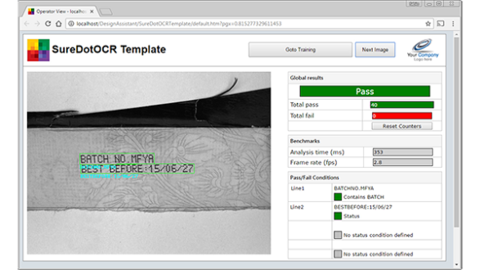

Se puede acceder a la interfaz de operador basada en web, o Vista de operador, de forma local o remota a través de un navegador compatible con HTML-5, como Google Chrome ™ y Chromium, Mozilla Firefox® y Microsoft Internet Explorer® y el nuevo Edge. La visualización local se realiza en la misma computadora o controlador de visión Matrox Imaging que se utilizó para el desarrollo. La visualización local también está disponible con una cámara inteligente Matrox Imaging a través de una pantalla táctil simple conectada a su salida de video y su interfaz USB, lo que elimina la necesidad de una computadora adicional. La visualización remota se realiza desde cualquier computadora, incluida la interfaz hombre-máquina (HMI) o las PC de panel táctil.

Se puede crear una aplicación HMI independiente usando Microsoft Visual Studio para que se ejecute en la computadora local o remota como una alternativa a la interfaz de operador basada en web.

- Características de seguridad.

Se puede acceder a vistas de operador específicas para requerir autenticación de usuario (es decir, nombre de usuario y contraseña) para que solo el personal autorizado pueda modificar los parámetros clave de un proyecto en ejecución. Un proyecto se puede bloquear a una cámara inteligente Matrox Imaging o un controlador de visión específico cuando se implementa, evitando que se ejecute en una plataforma no autorizada. Un proyecto también se puede cifrar durante la implementación en una plataforma, asegurando que el proyecto no pueda ser leído o alterado por usuarios no autorizados. Los proyectos bloqueados en una plataforma se cifran automáticamente.

- Análisis y procesamiento de imágenes.

En el centro de Matrox Design Assistant X se encuentran los pasos del diagrama de flujo para calibrar, mejorar y transformar imágenes; ubicación del objeto; extracción y medición de recursos; leer cadenas; y decodificación y verificación de marcas de identificación. Estos pasos están diseñados para proporcionar un rendimiento y una fiabilidad óptimos.

• Pasos para el reconocimiento de patrones.
• Pasos para encontrar formas.
• Pasos de extracción y análisis de recursos.
• Pasos de clasificación (utilizando aprendizaje profundo).
• Pasos de medición 1D y 2D.
• Pasos del análisis de color.
• Pasos de reconocimiento de caracteres.
• Lectura de códigos 1D y 2D y pasos de verificación.
• Etapa estéreo fotométrica.
• Utilidad de calibración 2D.
• Pasos básicos de procesamiento de imágenes.
• Adquisición y análisis 3D.
